Systemy zawieszenia cz. 2: który jest najlepszy?

W pierwszej części mojego kompendium wiedzy o systemach zawieszeń rowerowych pokazałem Ci najważniejsze parametry i wykresy, które decydują o zachowaniu roweru na szlaku. Pozostaje odpowiedzieć na proste pytanie: w którym systemie te parametry są najlepsze?


Wstęp, a w zasadzie podsumowanie: który system zawieszenia jest najlepszy?

Odpowiedź na to proste pytanie niestety prosta nie jest, bo najlepszy system nie istnieje.

Ba, zaryzykowałbym nawet stwierdzenie, że sam system nie ma aż takiego znaczenia! Bardziej liczy się jakość jego wdrożenia w danej ramie. Czyli to, jak dobrze projektant wyważył kompromisy pod kątem danego zastosowania roweru, geometrii, komponentów, wybranego dampera, możliwości produkcyjnych itd.

Wybór systemu jedno-, czterozawiasowego czy innego, daje tylko większą lub mniejszą swobodę przy naginaniu tych kompromisów, poprzez kształtowanie parametrów takich jak anti-squat czy anti-rise (jeśli nie wiesz, o co w nich chodzi, gorąco polecam pierwszą część artykułu!).

→ Więcej: Systemy zawieszenia cz. 1: jak czytać parametry i wykresy?

Ale byłbyś rozczarowany, gdybym w tym miejscu postawił kropkę, więc: jakie są najważniejsze cechy tych wszystkich systemów?

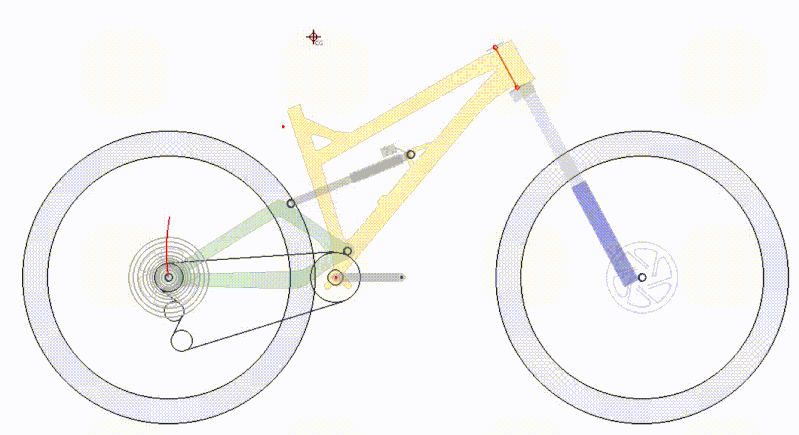

1. Klasyczny jednozawiasowiec (single pivot)

Systemy zawieszenia: jednozawias

Systemy zawieszenia: jednozawias

Czyli rama, w której występuje jeden punkt obrotu, a damper jest przykręcony bezpośrednio do wahacza (ewentualnie za pośrednictwem sztywnej „przedłużki” omijającej rurę podsiodłową). Od lat synonimem klasycznego single-pivota jest marka Orange, a na naszym podwórku do niedawna był to Dartmoor (np. model Blackbird).

O systemie tym mówi się, że jest to „jajecznica w świecie zawieszeń”. Zaprojektowanie takiego zawieszenia jest bardzo łatwe, bo o zachowaniu przy przyspieszaniu (anti-squat) i hamowaniu (anti-rise) decyduje tylko jedna zmienna: położenie głównej osi obrotu.

Niestety powoduje to też ograniczenia. Te dwa główne parametry są tu ze sobą ściśle powiązane, więc kompromisu między nimi nie da się w żaden sposób „oszukać” – zawsze jest to sytuacja „albo rybki, albo akwarium”. Bardzo ograniczone są też możliwości kształtowania krzywej przełożenia – praktycznie nie występuje tu progresja, co słabo współgra z damperami sprężynowymi (również ze względu na przenoszone przez damper boczne obciążenia – cienki tłok sprężynowców bardzo ich nie lubi).

Najbardziej znanym minusem tego systemu jest jednak usztywnianie się przy hamowaniu. Tyle że wcale nie jest to takie oczywiste, bo jak już wspomniałem w pierwszej części, zjawisko brake-squat (które niezaprzeczalnie jest tu bardzo silne) ma wiele zalet – przysiadający tył częściowo równoważy zapadanie się przodu, stabilizując geometrię. Zresztą obecnie niejeden topowy „wirtual” (a zwłaszcza te o bardziej racingowej charakterystyce) zachowuje się pod tym względem bardzo podobnie.

Żeby nie być gołosłownym: pamiętasz jeszcze zagadki z wykresami z pierwszej części? To mam jeszcze jedną: poniższy wykres pokazuje siłę przysiadania/usztywniania przy hamowaniu dla dwóch ram: „rolniczo” prostego Orange’a Alpine oraz Yeti SB165 ze skomplikowanym systemem Switch Infinity. Zgadniesz, który jest który?

Anti-rise - porównanie jednozawias vs wirtual
Odpowiedź: nie ma to większego znaczenia, ale zielony wykres to jednozawias (Orange), niebieski – wirtual (Yeti). To tylko przykład wyrwany z kontekstu, ale pokazuje, jak marginalne mogą być różnice, mimo skrajnie różnych systemów.

Bo jajecznica nie tylko jest prosta w przygotowaniu, ale też smaczna. Rama z zawieszeniem jednozawiasowym działa zawsze intuicyjnie i przewidywalnie (zwłaszcza przy skakaniu czy pompowaniu), a jej konstrukcja jest prosta i tania w produkcji oraz serwisie (wymiana 2 łożysk zamiast 8-12 w czterozawiasowcach). Jest to też system najlżejszy, co może być szczególnie istotne w rowerach o małym skoku (przy którym łatwo uzyskać pożądane parametry).

Więc nie taki jednozawias straszny, jak go (po)malują! Zwłaszcza w połączeniu z nowoczesnymi, bardzo dobrymi damperami.


2. Jednozawiasowiec z ogniwami pośredniczącymi

Systemy zawieszenia: jednozawias typu faux bar

Systemy zawieszenia: jednozawias typu faux bar

Konstrukcja spotykana znacznie częściej, dokłada dodatkowe elementy przekazujące siły na damper. Może to być system dźwigni przy samym damperze (np. F.O.L.D. w rowerach Focus czy Delta System w Evilu – zdjęcie poniżej) lub – zdecydowanie częściej – tzw. „faux bar” (np. Marin, Kona), widoczny na grafice i animacji powyżej.

Ten ostatni wariant jest szczególnie niebezpieczny, bo osobom nieobeznanym w temacie… wybuchają od niego mózgi. „No co ty smolisz?! Przecież są cztery zawiasy jak byk! Patrz baranie: jeden, dwa, trzy i cztery!”.

Tak, tyle że nie.

Czwarty zawias – ten przy osi koła – jest tu umieszczony na górnych rurkach (seatstay), a nie na dolnych (chainstay), przez co koło i hamulec w dalszym ciągu są zamocowane na tym samym elemencie wahacza, obracającym się na głównej oś obrotu – identycznie, jak w najprostszych jednozawiasowcach zwyczajnych.

Więc choć osi i łożysk faktycznie jest tu tyle samo, co w czterozawiasowcu, to z punktu widzenia kinematyki, w dalszym ciągu jest to jednozawiasowiec.

Obowiązują tu dokładnie te same ograniczenia, jeśli chodzi o kompromis pomiędzy zachowaniem na podjazdach i na zjazdach (czyli ścisłe powiązanie parametrów anti-squat i anti-rise z położeniem głównej osi obrotu), a dodatkowe elementy nie mają żadnego znaczenia np. dla aktywności przy hamowaniu.

Dają one jednak projektantowi możliwość kontrolowania przełożenia (progresji) oraz zwiększają sztywność konstrukcji, co jest szczególnie dobre dla dampera, który nie bierze udziału w przenoszeniu bocznych obciążeń. Te dwa czynniki otwierają możliwość (sensownego) zastosowania dampera sprężynowego.

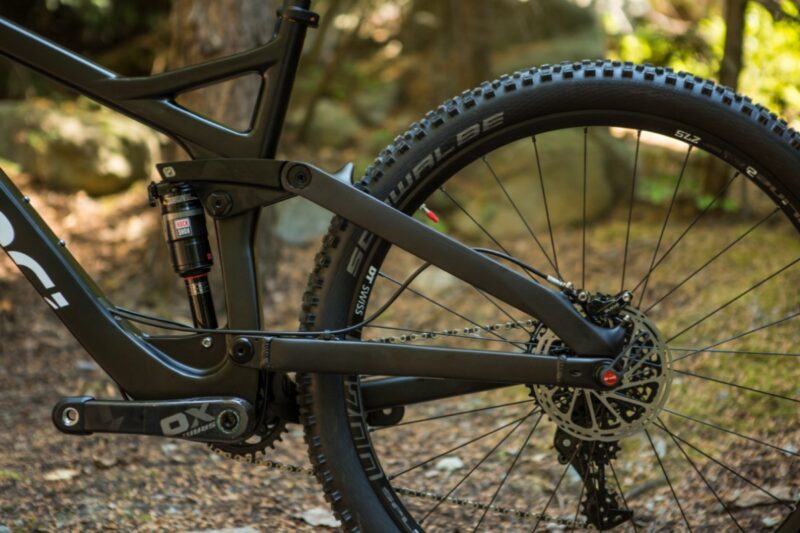

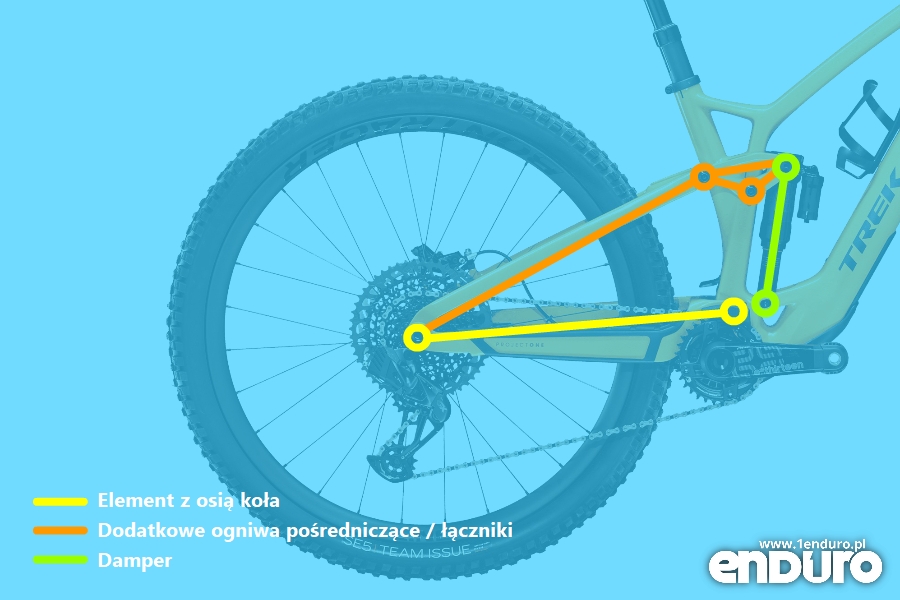

3. Jednozawiasowiec typu „split pivot”

Systemy zawieszenia: jednozawiasowiec split pivot

Systemy zawieszenia: jednozawiasowiec split pivot

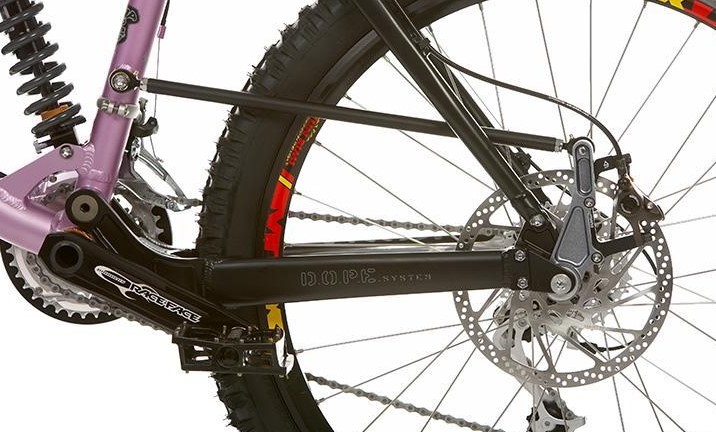

Zawieszenie umiłowane głównie przez Treka (pod nazwą ABP – Active Braking Pivot), który niegdyś zaciekle walczył o nie w sądzie z Davem Weagle (autorem bliźniaczego systemu Split Pivot, z którego na największą skalę korzysta marka Devinci). Stosowane też w rowerach Orbea.

Oś piasty dalej jest tu na elemencie „krążącym” wokół głównej osi obrotu, więc formalnie rzecz biorąc, jest to nadal jednozawias (z ogniwami pośredniczącymi). Choć w szczególnej odmianie, bo tylna oś obrotu została w nim umieszczona współśrodkowo z osią piasty, a zacisk hamulcowy jest przykręcony do górnej rurki (seatstay).

Powoduje to „odłączenie” hamulca od chainstaya, a tym samym uwalnia parametr anti-rise od anti-squat. Pozwala to na niezależne kształtowanie charakterystyki przy przyspieszaniu i przy hamowaniu, co z punktu widzenia projektanta, stawia to rozwiązanie niemal na równi z opisanym niżej czterozawiasowcem z ogniwem Horsta.

System ten ma jednak dwie zasadnicze wady: pierwsza to wspomniane obwarowanie patentami. Druga to skomplikowanie konstrukcji spowodowane umieszczeniem osi obrotu na osi piasty.


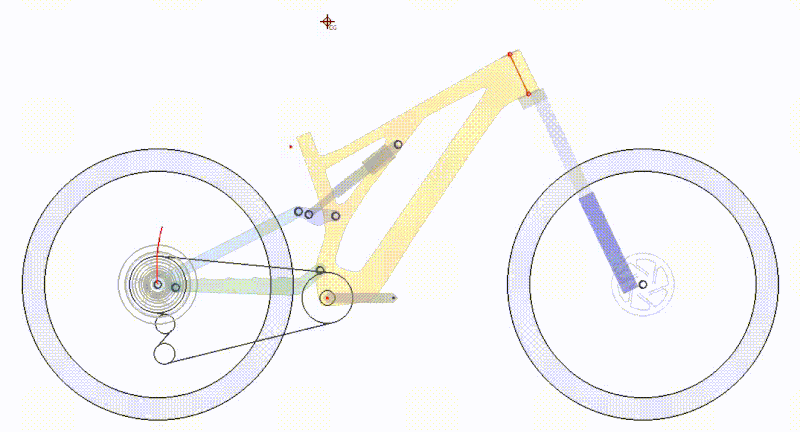

4. Czterozawiasowiec z ogniwem Horsta (four-bar)

Systemy zawieszenia: czterozawias z ogniwem Horsta (FSR)

Systemy zawieszenia: czterozawias z ogniwem Horsta (FSR)

Jeśli jednozawiasowiec jest jajecznicą zawieszeń, to czterozawias musiałby być schabowym z frytkami. Niewątpliwie bardziej zaawansowany, ale w dalszym ciągu trudno spierdolić.

Odkąd wygasł patent Specializeda na zawieszenie FSR, systemy tego typu stały się najbardziej powszechnym rozwiązaniem na rynku – nie sposób wymienić wszystkich marek, które z nich korzystają (z takich ciekawszych: wspomniany Spec, Canyon, Transition, NS Bikes). Wyprodukowanie takiego systemu jest łatwiejsze, niż w przypadku “wirtuala” czy split pivota, a przy tym daje on dużą swobodę projektantowi.

System ten najłatwiej rozpoznać po dodatkowym zawiasie na dolnych rurkach tylnego trójkąta – pomiędzy główną osią obrotu a osią piasty (jest on nazywany ogniwem Horsta). Różnica względem jednozawiasowca typu „faux-bar” wydaje się niewielka, ale ma ogromne konsekwencje dla kinematyki.

Po pierwsze, podobnie jak przy split-pivocie, zachowanie przy hamowaniu można tu kształtować niezależnie od zachowania przy przyspieszaniu – ramy tego typu zwykle oferują najniższe i tym samym najbardziej neutralne wartości anti-rise (w okolicach 40-60%).

Po drugie, ścieżka ruchu koła nie jest tu już łukiem ze środkiem w głównej osi obrotu – choć różnica nie jest tak duża i nie daje aż takich korzyści, jak w opisanym niżej systemie z „wirtualnym” punktem obrotu.






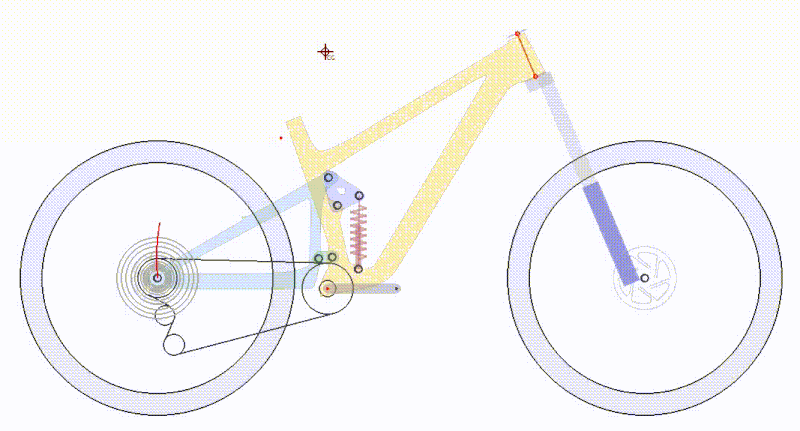

5. Czterozawiasowiec z pływającym („wirtualnym”) punktem obrotu

Systemy zawieszenia: pływający (wirtualny) punkt obrotu

Systemy zawieszenia: pływający (wirtualny) punkt obrotu

„Wirtuale” z jednoczęściowym wahaczem zwykle traktuje się jako zupełnie oddzielny system zawieszenia, ale od strony kinematyki są to tak naprawdę czterozawiasowce, tylko ze znacznie krótszymi łącznikami (a.k.a. linkami/krzywkami). Typowe przykłady to systemy VPP (Santa Cruz), DW-Link (Pivot, Ibis) i Maestro (Giant).

Już czterozwias z ogniwem Horsta powoduje, że koło nie obraca się po łuku ze środkiem na głównej osi obrotu, ale w jego przypadku punkt obrotu z grubsza pozostaje w tym samym miejscu. Zastąpienie długich elementów wahacza krótkimi linkami powoduje, że ten magiczny punkt (nazywany fachowo „instant center”) zaczyna się istotnie przemieszczać w miarę ugięcia. Nie jest to więc już sztywno określony punkt w przestrzeni, a punkt pływający lub „wirtualny”.

Co to daje? Przede wszystkim większą swobodę w projektowaniu parametrów anti-rise i anti-squat zmieniających się w miarę ugięcia. Innymi słowy, umożliwia zaprojektowanie zawieszenia o określonej charakterystyce w danym punkcie skoku, co pozwala np. połączyć wysoką efektywność pedałowania w okolicach sagu ze swobodną pracą zawieszenia przy dużych strzałach.

Problem z tą nowo odblokowaną swobodą polega na tym, że projektant musi wiedzieć, jak ją wykorzystać. Czyli zdecydować, jakiej charakterystyki oczekuje w całym zakresie skoku i wiedzieć, jak przełożyć to na kształt i położenie łączników. Najlepiej w taki sposób, żeby uzyskane w ten sposób wykresy przebiegały w miarę łagodnie (co jest bardziej przewidywalnie dla ridera i nie wymaga tak zaawansowanego tłumienia). A to przy krótkich linkach jest znacznie trudniejsze, niż przy długich.

Więc choć teoretycznie możliwości takiego układu są największe, to jego praktyczne wdrożenie narzuca nowe wyzwania, jak konieczność upakowania wymaganego kształtu łączników w bardzo ciasnym obszarze suportu, czy większe wymagania względem zaworowania tłumienia dampera przy bardziej zakręconych krzywych przełożenia.

Nie pomaga też fakt, że wspomniane wyżej systemy są objęte patentami. Choć to akurat właśnie się zmienia, bo w październiku 2023 wygasła ochrona wyjątkowo cenionego DW-Linka. Może więc w najbliższych latach zobaczymy wysyp wirtuali podobny do boomu na klony FSR po wygaśnięciu patentu Specializeda?


6. Systemy sześciozawiasowe (6-bar / 6-link)

Systemy zawieszenia: 6-zawiasowe Switch Infinity

Cieszę się, że ustaliliśmy już, że liczba zawiasów w nazwie systemu niekoniecznie odzwierciedla faktyczną liczbę osi obrotu. Bo tutaj zaczyna się jazda. Zamiast je liczyć, postuluję, żeby wzorem samochodów, nazywać takie konstrukcje po prostu „wielowahaczowymi”.

Systemy sześciozawiasowe wielowahaczowe zwykle stanowią połączenie „wirtuala” (wahacz na krótkich linkach) i czterozawiasowca (ogniwo Horsta przy tylnej osi) – pozwala to projektantowi „rozbić” zależności pomiędzy parametrami anti-squat, anti-rise i progresją.

Ale żeby to wszystko ruszało się w kontrolowany sposób, konieczny jest dodatkowy łącznik między górnym i dolnym linkiem. Dzięki niemu ruch jednego łącznika „steruje” ruchem drugiego – np. w określonej fazie skoku górna krzywka może zmienić kierunek obrotu dolnej, co jeszcze bardziej otwiera przed projektantem możliwości kształtowania charakterystyki.

Typowym przykładem jest nieco zapomniany Felt Equilink, a z bardziej współczesnych: nowy Scott Ransom oraz system Sixfinity (nie mylić ze Switch Infinity) w elektrycznym Yeti 160E.

Errata: początkowo na liście przykładów błędnie znalazł się Specialized Enduro/Demo/Kenevo SL. System Specializeda często nazywany jest 6-zawiasowym, ale tak naprawdę dodatkowy link kontroluje w nim tylko progresję. Z punktu widzenia kinematyki, nie czyni to z niego sześciozawiasowca, na podobnej zasadzie, jak dodatkowe ogniwa przekazujące siły na damper w zawieszeniu „faux bar” nie czynią z niego czterozawiasowca.

Nietypową odmianą sześciozawiasowca jest też system DW6 stosowany w rowerach Atherton Bikes – ma on dwa łączniki przy suporcie zamiast belki łączącej link górny z dolnym:

Systemy zawieszenia: 6-zawias DW6

Wspomniany wyżej przykład elektryka Yeti ujawnia dodatkową zaletę systemów sześciozawiasowych (poza dowolnością w kształtowaniu kinematyki): możliwość kreatywnego „upakowania” pożądanych parametrów w ograniczonej przestrzeni. Z tego powodu aktualnie zyskują one na popularności.


7. Systemy z wysokim punktem obrotu (high pivot)

Systemy zawieszenia: high pivot

Systemy zawieszenia: high pivot

Na koniec zostawiłem rozwiązanie, które jest ostatnim krzykiem mody w świecie DH i enduro. Jego sztandarowym reprezentantem rzutem na taśmę został nowy Trek Slash, choć marki takie jak Commencal, Norco, Forbidden czy Deviate odgrzebały tę koncepcję dużo wcześniej.

Podobnie jak sześciozawiasowce, „high pivoty” mogą bazować na różnych systemach. Kiedyś były to jednozawiasy, ale ostatnio rozwiązanie to pojawia się w rowerach z ogniwem Horsta (GT), split pivotem (Trek), wirtualem (prototypowa zjazdówka Pivota) czy nawet tzw. „odwróconym czterozawiasem” (nowsze modele Forbidden). Wszystkie je łączy główny punkt obrotu położony wysoko nad zębatką korby.

Powoduje to, że tylne koło w miarę uginania zawieszenia „ucieka” do tyłu od przeszkody – podobnie, jak robi to koło przednie. W teorii rower dzięki temu płynniej przetacza się po nierównościach, nie wytrącając prędkości tak, jak w tradycyjnych systemach, w których tylne koło po zderzeniu z przeszkodą idzie pionowo do góry, a nawet do przodu.

Axle path
Dla przypomnienia wykres z części pierwszej.

Przy standardowej konstrukcji zawieszenia, takie „odjeżdżanie” tylnego koła powodowałoby potężny pedal-kickback, czyli kopanie w korby przez „wydłużający się” łańcuch. Dlatego kolejną cechą wspólną wszystkich high pivotów jest rolka prowadząca łańcuch w okolice głównej osi obrotu. Jest to bardzo ciekawy element, który rozdziela nierozerwalny do tej pory kompromis pomiędzy wartością anti-squat a zjawiskiem pedal-kickback, jeszcze bardziej zdejmując z projektanta ograniczenia przy kształtowaniu tych parametrów (równie ciekawym, co mało znaczącym efektem ubocznym jest anti-squat całkowicie niezależny od rozmiaru przedniej zębatki).

A więc system idealny? Cóż, na pewno ma wiele zalet… w zjazdówce. Ale w rowerze enduro dodatkowa masa i hałas przy pedałowaniu, który generuje rolka prowadząca, mogą być upierdliwe. Taki układ powoduje też wyższe straty energii – pozornie niewielkie (ok. 2%), ale przy podjeżdżaniu ciężką endurówką, każdego wata szkoda.

Do tego warto pamiętać, że po „odjechaniu” od przeszkody tylne koło musi wrócić do przodu, do pozycji wyjściowej. Więc o ile w pochłanianiu pojedynczych strzałów high pivoty są zajebiste, tak na szybko następujących po sobie nierównościach, zyski w płynności i prędkości zaczynają być dyskusyjne.

Dla mnie jednak największą wadą high pivotów jest chainstay wydłużający się przy ugięciu. O ile na lądowaniach hop wynikająca z tego dodatkowa stabilność jest pożądana, to już na wybiciach jest to dość trudne do wyczucia (skoczność nie jest domeną tego systemu). Również wydłużanie się przy agresywnym wklejaniu roweru w zakręty może być dezorientujące dla kogoś, kto całe życie jeździł na klasycznych systemach, w których baza kół skraca się przy dociążeniu.

Więc podobnie jak wirtual, high pivot daje projektantowi supermoce nieosiągalne w innych systemach, ale równocześnie tworzy własne problemy. Wspominałem już, że idealny system nie istnieje?






Inne rozwiązania

W ramach ciekawostki, na deser zostawiłem pozostałe, mniej popularne lub całkiem wymarłe systemy (napisz w komentarzu, o czym zapomniałem!):

Systemy szynowe

Sztandarowy przykład nowożytny to zawieszenie Yeti Switch Infinity, w którym dolny link zastąpiono punktem obrotu ślizgającym się na podwójnej pionowej szynie (inny przykład to zawieszenie R3ACT z grubą tuleją, na której ślizgał się cały wahacz). Wygląda to magicznie, ale z punktu widzenia kinematyki, element ten jest tradycyjnym linkiem, tyle że o… nieskończonej długości. Podlega przez to takim samym ograniczeniom, jak tradycyjne systemy czterozawiasowe – parametry rowerów Yeti są bardzo zbliżone do innych systemów z wirtualnym punktem obrotu.

Systemy zawieszenia: Yeti Switch Infinity

Flex-stay

Nie tyle system, co rozwiązanie konstrukcyjne. Giętkie rurki wahacza zastępują w nim zawias przy osi koła, który i tak obracałby się w bardzo małym zakresie. Specjalnie zaprojektowane sprężyste sekcje rur mogą nawet zastąpić ogniwo Horsta w czterozawiasowcach typu FSR (jeśli znajdują się na chainstayu, czyli dolnych rurkach wahacza), ale ze względu na sztywność przy pedałowaniu, znacznie częściej rozwiązanie to trafia do systemów jednozawiasowych z ogniwami pośredniczącymi typu faux bar (gdzie wygina się seatstay). Świetnie sprawdza się w rowerach o małym skoku, np. wylajtowanych maszynach XC, w których liczy się każdy gram, choć przykład Meridy pokazuje, że nawet 170 mm ugięcia nie stanowi przeszkody dla zastosowania flex-staya.

Systemy zawieszenia: flex-stay

Softail

Koncepcja podobna do powyższej, tyle że tutaj elastyczność tylnego trójkąta zastępuje główną oś obrotu przy suporcie (i wszystkie pozostałe też) – jest to więc system zerozawiasowy. Z oczywistych względów jest on zarezerwowany dla rowerów o małym skoku. Obecnie traktowany jako ciekawostka historyczna, ale dziwi mnie, dlaczego tak niechętnie sięgają po niego projektanci graveli.

Systemy zawieszenia: softail

URT

W przeciwieństwie do (prawie) wszystkich innych systemów, korba nie jest tu zamontowana na przednim trójkącie, a na wahaczu. A ponieważ wszystko znajduje się na jednym elemencie (jak w hardtailu), to nie ma absolutnie żadnej interakcji między napędem a ugięciem zawieszenia. Nawet zastosowanie wysokiego punktu obrotu jest możliwe bez żadnych kombinacji! Genialne? Nie do końca, bo takie rozwiązanie powoduje, że w pozycji stojącej cała masa rowerzysty staje się masą nieresorowaną, a jakość pracy zawieszenia, delikatnie mówiąc, pozostawia wiele do życzenia (ponownie, jak w hardtailu). Dlatego obecnie system ten został zdegradowany do rowerów z supermarketów, ale tu też jestem ciekaw, kiedy na nowo odkryją go projektanci graveli.

Systemy zawieszenia: URT

Systemy z pływającym suportem

Tutaj korba nie jest ani na przednim trójkącie, ani na wahaczu, a na oddzielnym elemencie zawieszonym pomiędzy nimi (przykłady: GT iDrive, GT AOS, Lapierre Pendbox). Umożliwia to projektantowi sterowanie położeniem suportu w ramach ugięcia niezależnie od ruchu osi koła i napędu. Na przykład w ramach GT z wysoko położonym punktem obrotu, a więc kołem „uciekającym” do tyłu, suport również przy ugięciu wędrował do tyłu i nieco do góry, zapobiegając ciągnięciu łańcucha. Było to więc coś pomiędzy URT a „normalnymi” systemami i działało całkiem nieźle… dopóki działało (elementy systemu były narażone na duże obciążenia).

Systemy zawieszenia: GT iDrive / AOS


Podsumowanie (już takie prawdziwe)

Jak widzisz, nawet mając kompletną wiedzę na temat poszczególnych systemów i rządzących nimi parametrów, nie da się jednoznacznie odpowiedzieć na pytanie, który z nich jest najlepszy.

Wśród riderów długo panowały ciągle panują przekonania, że dane typy zawieszenia są jednoznacznie powiązane z pewnymi cechami, jak np. blokowanie się przy hamowaniu jednozawiasowców, czy kopanie w korby wirtuali.

Prawda jest jednak taka, że te same problemy i ograniczenia dotyczą każdego systemu, a każdy projekt stanowi zbiór kompromisów. Od wybranego systemu zależy tylko tyle (i aż tyle?), jak trudno będzie te kompromisy nagiąć do wizji projektanta wynikającej z przeznaczenia roweru, budżetu i ograniczeń konstrukcyjnych/patentowych.


...pozostaje więc wyłonienie najlepszego systemu w demokratycznym głosowaniu:

Zobacz wyniki

Loading ... Loading ...

Źródła

(…te same, co w części pierwszej):

  1. Blog Linkage Design –  autor od 14 lat publikuje parametry konkretnych rowerów z krótkim omówieniem, które jest nieocenione w nauce samodzielnej interpretacji danych i wykresów.
  2. Pinkbike – a konkretnie seria Behind the Numbers skupiająca się na analizie konkretnych rowerów, zgodnie z zasadą, że najlepiej uczyć się na przykładach. Cennym źródłem wiedzy jest też pierwszy artykuł wprowadzający.
  3. Vorsprung Suspension – podobały Ci się „dygresje dla zaawansowanych”? Ten kanał to taka jedna wielka dygresja. Podstawowe tematy też są pokazane, ale raczej jako wstęp do znacznie głębszych i ciekawszych analiz poszczególnych zagadnień. Przy czym słowo „ciekawszych” dotyczy wyłącznie rowerowych nerdów – reszta wyłączy po 30 sekundach. Ale skoro doczytałeś aż tutaj…
  4. Jan Kiliński – projektant marki Dartmoor, który w swoich filmach na kanale Dirt it More często przemyca cenne „insiderskie” uwagi na temat zawieszeń i ich kinematyki. Niektóre określenia w moim artykule są wręcz bezczelnie z nich zerżnięte, niejednokrotnie też uwagi Janka skłaniały mnie do zgłębienia jakiegoś tematu lub spojrzenia na niego z innej strony.
  5. Linkage X3 – program używany do analizy i projektowania zawieszeń, który w darmowej wersji daje wgląd w olbrzymią bazę rowerów, uzupełnianą na bieżąco przez użytkowników (dokładność niektórych modeli pozostawia czasem wiele do życzenia, ale lepsze to niż nic). Jest to też naturalny kolejny krok, jeśli chcesz przejść od czytania gotowych wykresów do tworzenia własnych (np. dla interesującego Cię roweru, dla którego dane są niedostępne).
