Geometria progresywna

Long, low and slack – długo, nisko i płasko. Na tym w zasadzie można by ten tekst zakończyć, bo tak wygląda geometria rowerów, które dziś są uważane za nowatorskie, a jutro będą całkiem zwyczajne.

Długa rura, krótki mostek

Do tematu pierwszy na dużą skalę podszedł Mondraker. A w zasadzie Cesar Rojo – pracujący dla nich wtedy konstruktor-wizjoner. Albo rzucił okiem na motocykle, albo sam wymóżdżył, w każdym razie zaproponował, żeby maksymalnie skrócić mostek. I pisząc 'maksymalnie’, to właśnie mam na myśli – testowane były mostki o zerowej długości, a ostatecznie do produkcji weszły niewiele dłuższe, 10-milimetrowe.

Jeden z prototypów Cero Design, o zerowej długości / fot. Tyler Maine, Pinkbike
Jeden z prototypów Cero Design, o zerowej długości / fot. Tyler Maine, Pinkbike

Problem w tym, że mostek mostkiem, cyferki cyferkami, a w geometrii roweru najważniejsza jest pozycja, w jakiej „umieszcza” ona jadący na nim organizm. Rozłożenie masy, wyprostowanie sylwetki, możliwość wyciągnięcia się na podjazdach, zwieszenia tyłka na zjazdach czy dociśnięcia przodu w zakrętach. Przesunięcie kierownicy do tyłu o 40-60 mm (względem tradycyjnego mostka 50-70 mm) niewtajemniczonym może wydawać się niezbyt drastycznym ruchem, ale dla porównania, to jest tak, jakby wskoczyć na ramę za małą o dwa rozmiary. Czyli dość drastycznie.

Dlatego „straconą” długość kokpitu Cesar dołożył do górnej rury, która urosła właśnie o te 40-60 mm. Dzięki temu pozycja rowerzysty pozostała mniej więcej taka sama, a przednie koło pozostało z przodu, dzięki czemu:

  • zyskała stabilność roweru dzięki wydłużeniu bazy kół;
  • szybkość i precyzja sterowania poprawiła się dzięki krótkiemu mostkowi;
  • poprawiło się uczucie siedzenia „w rowerze” (a nie „na” nim), a tym samym pewność siebie w zakrętach i w sytuacjach podbramkowych – trzeba się solidnie przyłożyć, żeby przelecieć przez kierownicę;
Idea Forward Geometry, czyli „znajdź 5 szczegółów różniących te obrazki”. Jak widać pozycja rowerzysty pozostaje taka sama, nawet koszulka tak samo się fałduje. Nie musisz się obawiać większego wyciągnięcia na rowerze z powodu długiego reach.



Inne firmy nie poszły na razie w taką ekstremę, jak Mondraker, zresztą nawet ten ostatni trochę przystopował i obok radykalnego mostka 10 mm oferuje też bardziej normalny 30 mm. U konkurencji standardem jest 40 mm.

Jakich liczb oczekiwać?

Dla rozmiaru S efektywna długość górnej rury minimum 600 mm, a reach minimum 415-420 mm.

Każdy kolejny rozmiar to już tradycyjne 20-30 mm więcej.

Czemu po prostu nie kupić większej ramy?

Skoro super-hiper nowoczesne ramy są po prostu o jeden-dwa rozmiary dłuższe, to czy mogę po prostu kupić większą ramę? Możesz. Zanim geometria progresywna weszła do mainstreamu, wielu riderów tak robiło. Spodziewaj się jednak dwóch problemów:

  • wyższy przekrok, a tym samym większe ryzyko „strzału w kule” czy po prostu niższe poczucie bezpieczeństwa, jeśli jesteś początkujący i nie masz w lodówce słoiczków z… materiałem genetycznym. Just in case.
  • dłuższa rura podsiodłowa i problem z dopasowaniem sztycy regulowanej. Po prostu może się okazać, że nie uda Ci się wsunąć sztycy wystarczająco głęboko w ramę, żeby przy maksymalnym wyprostowaniu sztycy siodełko było na właściwej wysokości.

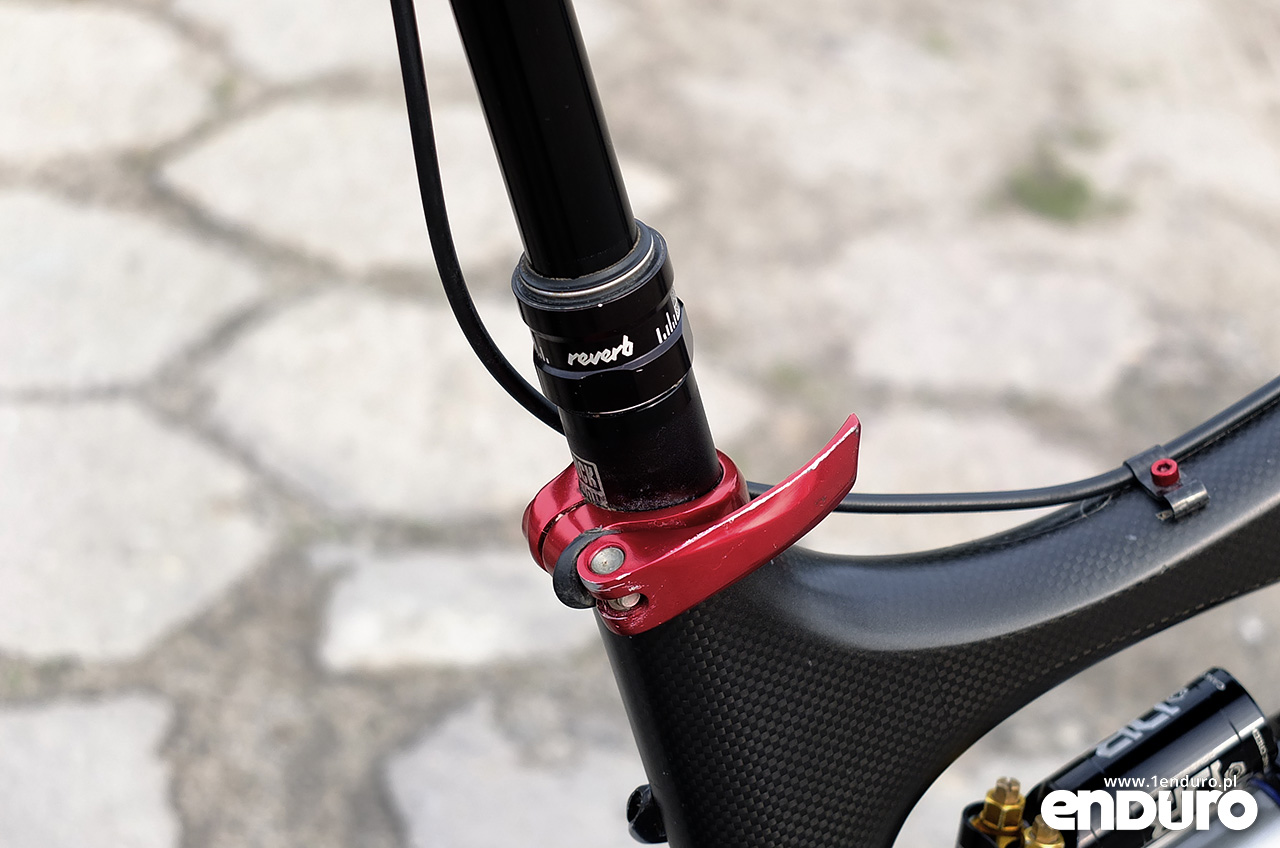

reverb geometria progresywna
Zbyt długa rura podsiodłowa może zbytnio ograniczyć możliwość wsunięcia sztycy regulowanej.

Dlatego też geometria progresywna wydłuża ramy nie zmieniając wysokości. Czasem nawet ją obniża, dając możliwość swobodnego stosowania sztyc o skoku większym, niż 125 mm.

Kierowanie się rozmiarem ubrań jest dobrym punktem wyjścia przy dobieraniu rozmiaru ramy.

Warto o tym pamiętać przy wyborze rozmiaru. Przez lata mogłeś się przyzwyczaić, że żeby mieć stabilnie prowadzący się rower, musisz kupić o rozmiar większą ramę, niż np. ciuchy, które nosisz (zakładając, że masz normalne proporcje). Teraz może się okazać, że przesiądziesz się z powrotem na „właściwy” rozmiar. Forumowe dyskusje trochę temu przeczą, ale moim zdaniem kierowanie się rozmiarem ubrań jest dobrym punktem wyjścia przy dobieraniu rozmiaru ramy.


 Naturalna ewolucja

Długość górnej rury i mostka to najważniejszy wyznacznik geometrii progresywnej, ale nie jedyny. Pozostałe parametry nie są tak spektakularną nowinką, a raczej wynikają z ewolucji roweru jako kompletnego systemu.

Płaski kąt główki ramy: 65-66°

Kiedyś standardem było 69-70 stopni. Żeby poprawić stabilność na zjazdach i w zakrętach, kąt sukcesywnie wypłaszczano, aż do poziomu 64-65 stopni, co jeszcze kilka lat temu było typową wartością dla rowerów DH. Wprowadzenie kół 27,5″ i wydłużenie górnej rury pozwoliło zatrzymać się na dość konserwatywnym poziomie 65-66 stopni i odstępstwa od tej wartości w rowerach enduro zdarzają się ostatnio wyjątkowo rzadko.

Stromy kąt rury podsiodłowej: 74-75°

Płaski kąt, np. 71º, ma dużą zaletę: odpowiedni wyprost nogi przy pedałowaniu jest osiągany przy mniejszej odległości siodełka od ziemi. Różnica wydaje się niewielka, ale spróbuj obniżyć siodło o 10 mm – czuć to! Ponadto mając płaski kąt rury podsiodłowej, stojąc na pedałach, siodełko zostaje bardziej z tyłu i mniej przeszkadza w balansowaniu ciałem.

I w związku z tym w geometrii progresywnej kąt jest skrajnie stromy :) A to dlatego, że zastosowanie sztycy regulowanej w zasadzie czyni powyższe zalety zupełnie nieadekwatnymi. Mając możliwość oddalenia siodełka o 125 mm przyciskiem na kierownicy, nie ma sensu tworzyć kompromisów oddalających je o 10-15 mm.

Stromy kąt ułatwia sprawną ucieczkę, kiedy znuży Cię konwersacja.

Na podjazdach fajnie mieć siodełko przesunięte mocno do przodu. Bardziej dociąża to przednie koło i ułatwia przejście do pedałowania na stojąco i sprawną ucieczkę, kiedy znuży Cię konwersacja.

Niski suport: <350 mm

W DH już dawno wpadli na to, że z nisko zawieszonym suportem rower jest bardziej stabilny i lepiej skręca. Po prostu nie ma lepszego sposobu na obniżenie środka ciężkości i stabilizację roweru, niż sprowadzenie osi suportu jak najbliżej poziomu osi piast. Bez orania korbami szlaków najłatwiej to osiągnąć w 29er-ach, ale już 650b znacznie to ułatwia w porównaniu do 26″.

Nie ma lepszego sposobu na obniżenie środka ciężkości i stabilizację roweru, niż obniżenie suportu.

W tym punkcie można by też wspomnieć o skróceniu główki ramy w połączeniu ze sterami zero-stack. Skoro stopy idą o kilkanaście milimetrów w dół, to i ręce powinny, podczas gdy większe koła automatycznie zwiększają odległość kierownicy od ziemi. Główki dłuższe od 130 mm i 50 mm podkładek pod mostkiem to już oldschool nawet w rozmiarach XL.

Krótki tył: <430 mm

Stabilność stabilnością, ale skręcić też czasem wypada i krótki tył bardzo w tym pomaga. Podobnie jak w wyrywaniu lasek, to znaczy w manualach i bunnyhopach. I ogólnie w przenoszeniu masy na tylne koło.

Moim zdaniem tyły niedługo urosną do ok. 440-445 mm, żeby zapewnić prawidłowe rozłożenie masy po wydłużeniu przodu. Prawdopodobnie będzie to zależne od rozmiaru ramy (Norco robi to już od paru sezonów). Ale póki co zależność jest prosta: krócej = lepiej.

Podsumowanie

Jeśli producent zastosował się do tego poradnika ;) to prawdopodobnie szybko to zauważysz w materiałach reklamowych po dużym natężeniu następujących słów w zestawieniu z „Geometry”: Forward, Race, Progressive, Turbo, Ninja czy co tam jeszcze szpece od marketingu nam zaserwują.

Zgłębiając tabelkę z cyferkami, powinieneś znaleźć mniej więcej coś takiego:

  • długa górna rura: co najmniej 600 mm w rozmiarze S, reach minimum 420 mm
  • krótka rura podsiodłowa: taka sama lub krótsza, jak w „klasycznej” geometrii dla danego wzrostu
  • krótki mostek: maksymalnie 40 mm
  • płaski kąt główki ramy: 65-66º
  • stromy kąt rury podsiodłowej: 74-75º
  • krótki tył: 420-430 mm dla kół 650b
  • niski suport: poniżej 350 mm

Czegoś zabrakło? Pisz w komentarzach :)


PS. Polecam Ci też lekturę trzech świetnych artykułów Chrisa Portera, w których wyjaśnia, i uzasadnia, skąd wzięła się geometria progresywna i w jakim kierunku zmierza:

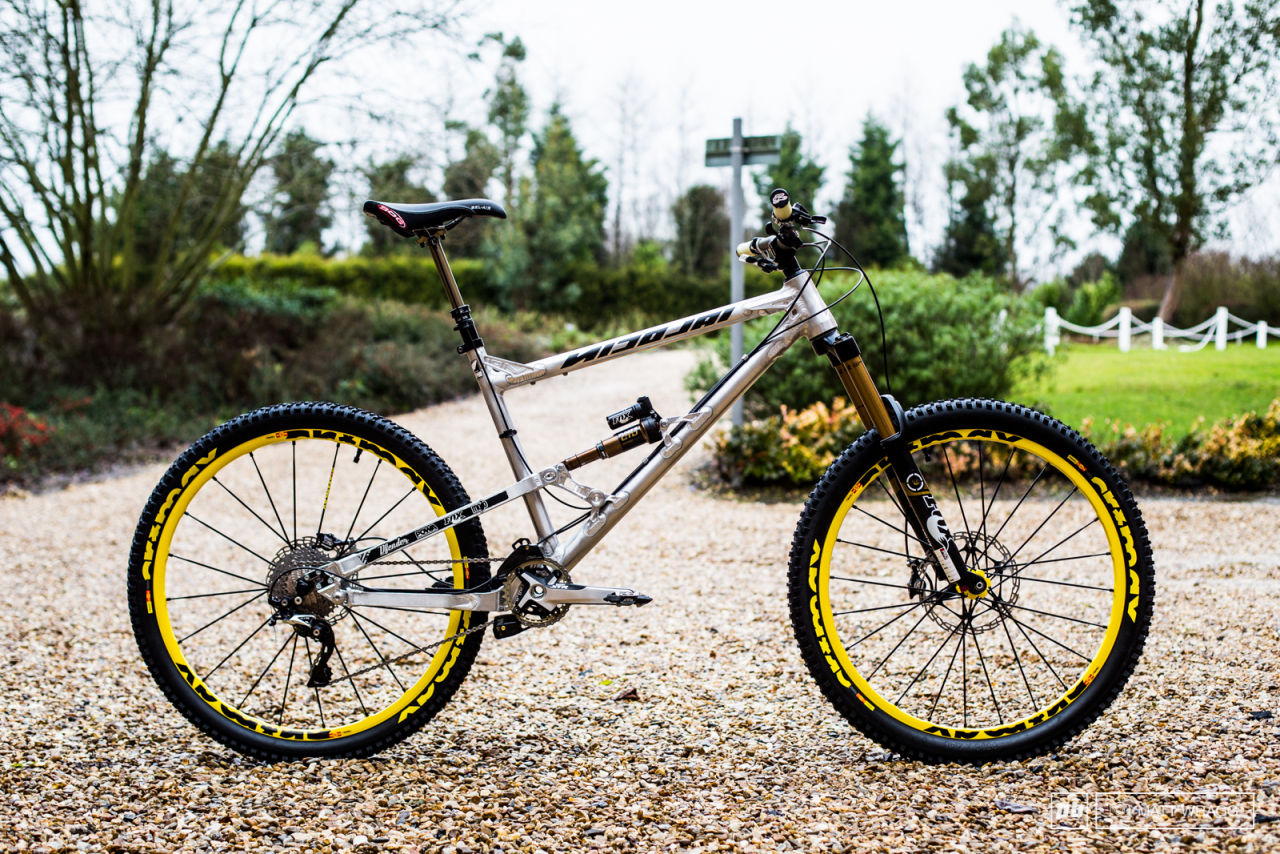

nicolai chris porter geometria progresywna
Customowy Nicolai Chrisa Portera to już ekstremalny przykład realizacji założeń geometrii progresywnej / fot. Matt Wragg, Pinkbike
